Útmutató 2024: Hogyan válasszunk megfelelő 3D szkennert?

A megfelelő kézi 3D lézerszkenner kiválasztása a szkennelni kívánt objektumok méretétől és a szükséges pontossági szinttől függ.

A 2024-es útmutató átfogó áttekintést nyújt a Scantech különböző kézi 3D lézerszkennereiről, amelyek mindegyike különböző tárgyméretekhez és projektigényekhez igazodik. Az útmutató felvázolja az olyan kulcsfontosságú jellemzőket, mint a pontosság, a szkennelési tartomány és a hordozhatóság, segítve a felhasználókat abban, hogy megtalálják az adott alkalmazásukhoz legmegfelelőbb szkennert.

A kis méretű, részletes alkatrészek, például bonyolult gépalkatrészek szkenneléséhez a nagy pontosságú és kompakt 3D szkennerek ajánlottak, míg a nagyobb hatótávolsággal és rugalmassággal rendelkező 3D szkennerek jobban megfelelnek a nagyobb tárgyak, például autóalkatrészek vagy ipari berendezések digitalizálásához.

Az egyes készülékek sajátos jellemzőinek a tárgyak méretéhez és összetettségéhez való igazításával ez az útmutató leegyszerűsíti a legmegfelelőbb kézi 3D lézerszkenner kiválasztásának döntéshozatali folyamatát.

---

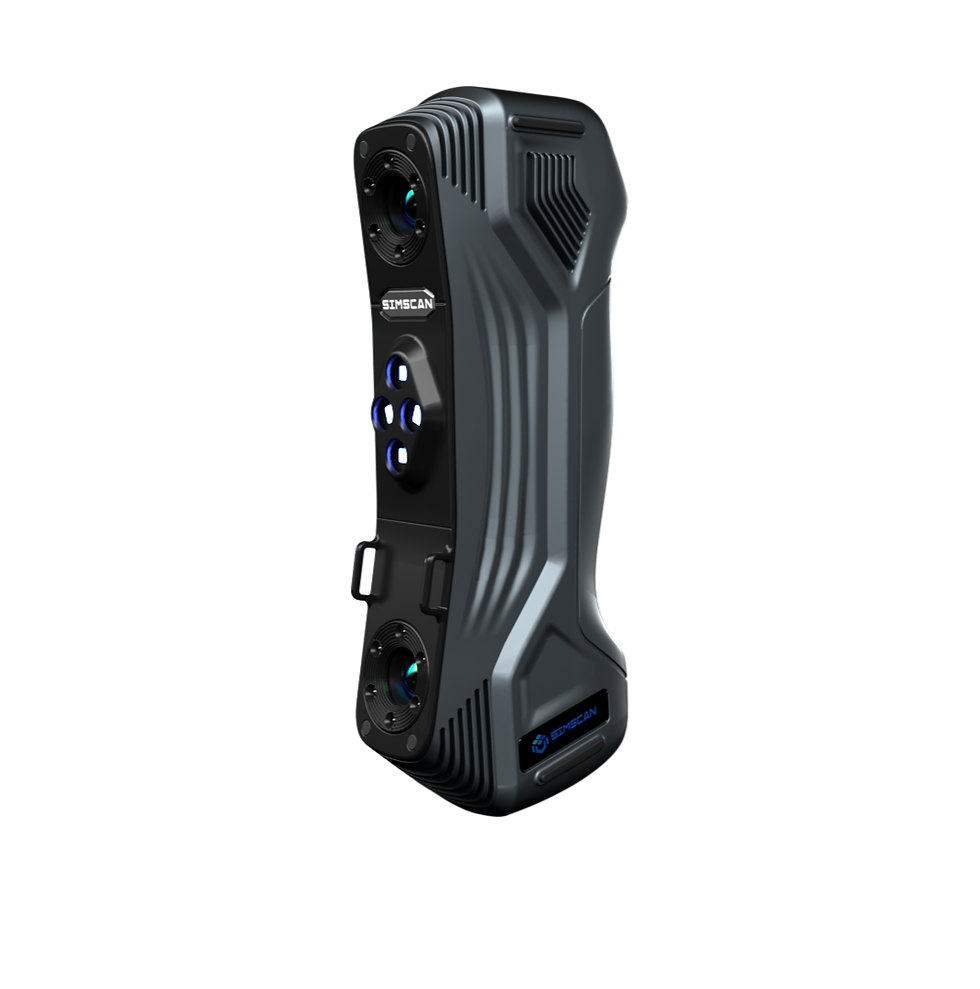

Ha kisméretű alkatrészeket szkennel → SIMSCAN

Miért válassza a SIMSCAN-t?

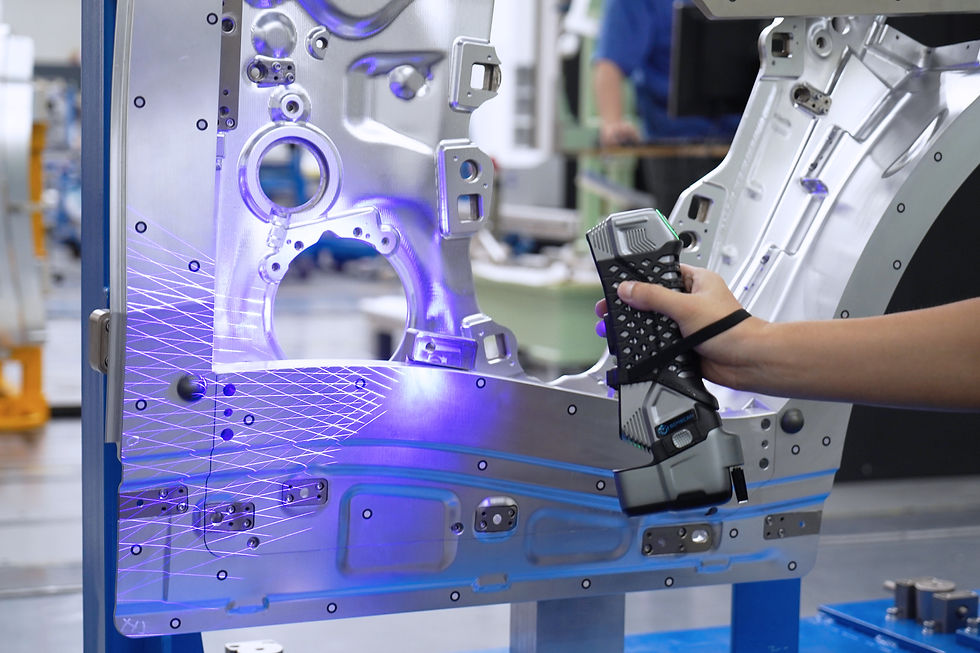

Kompakt és könnyű: A SIMSCAN-E egy 203 × 80 × 44 mm-es, tenyérnyi méretű 3D lézerszkenner, amely tökéletesen alkalmas kis és normál méretű alkatrészek mérésére, és ideális szűk helyen történő méréshez.

Vezeték nélküli rugalmasság: A vezeték nélküli kialakítás rugalmasságot és könnyű használatot biztosít, lehetővé téve a szkennelést kihívást jelentő környezetben is, kábellel való csatlakoztatás nélkül.

Pontos és gyors: A SIMSCAN-E másodpercenként akár 6 300 000 mérés rögzítésére képes, akár 0,020 mm-es pontossággal, így gyors és pontos eredményeket szolgáltat.

Sokoldalú szkennelési módok: A SIMSCAN-E három üzemmóddal rendelkezik: ultragyors/hiperfinom/mély furat , így számos felhasználási esethez alkalmazkodik.

Kiválóan alkalmas szűk helyekre: A SIMSCAN-E meredek látószögű, rövidtávú kamerakialakítása nagymértékben javítja a rejtett területek, például: rések, furatok, alászúrások szkennelésének képességét.

Előnyök

♦ Kompakt és könnyen kezelhető.

♦ Vezeték nélküli, plug-and-play működés.

♦ Nagy sebességű szkennelés és nagy pontosság.

♦ Ideális kis tárgyak és nehezen hozzáférhető területek digitalizálásához.

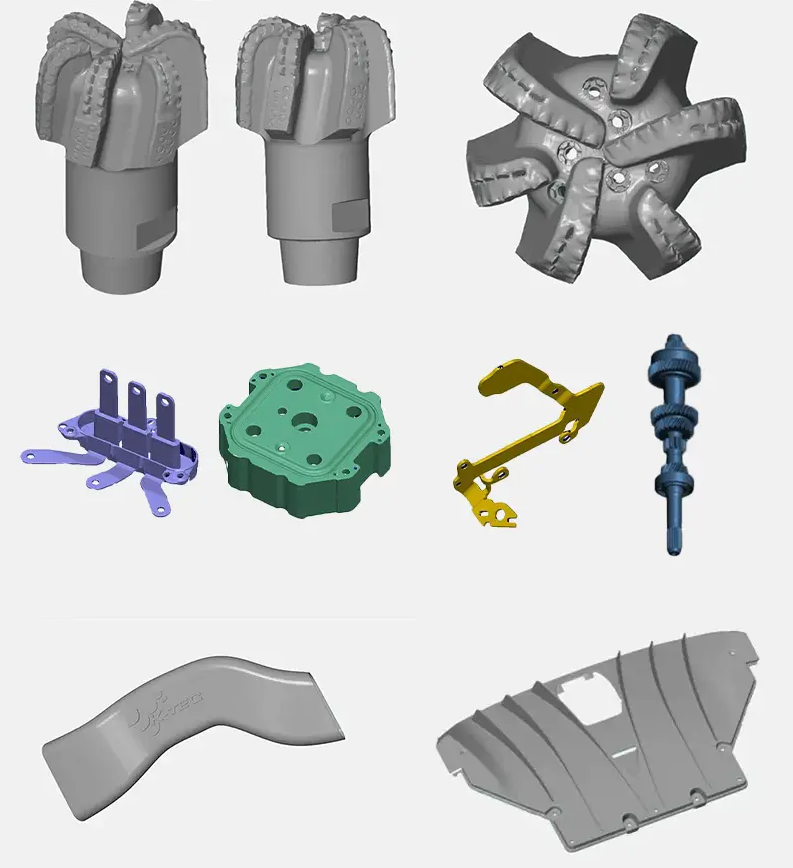

Példa mérések:

---

Ha kis - és közepesméretű alkatrészeket szkennel → KSCAN Magic

Miért válassza a KSCAN-t?

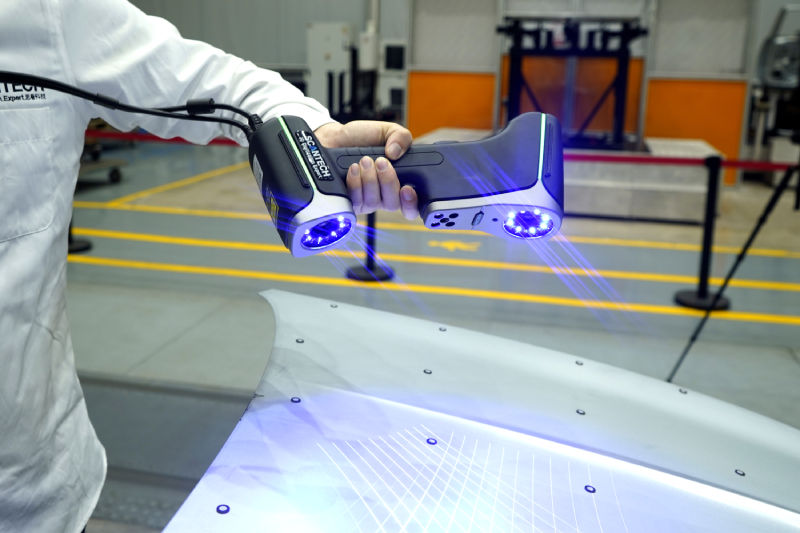

Hibrid kézi 3D szkenner: A KSCAN-Magic egyesíti az infravörös és a kék lézertechnológiát, így ideális a kis és nagyméretű alkatrészek akár 0,020 mm-es pontossággal történő szkennelésére.

Beépített fotogrammetria: A KSCAN beépített nagy területű fotogrammetriai rendszerrel rendelkezik, amely a felhalmozódó igazítási hibák csökkentésével nagy pontosságot biztosít a nagyobb tárgyak szkenneléséhez. Az MSCAN-L15 fotogrammetriai rendszerrel párosítva 0,015 mm + 0,012 mm/m térfogati pontosságot kínál.

Széles látómező (FOV): Nagyobb, 3760 mm × 3150 mm-es pásztázási területtel rendelkezik, mint a kisebb kézi szkennerek, például a SIMSCAN.

Öt működési mód: Öt különböző üzemmódot kínál, köztük nagy területű szkennelést, ultragyors szkennelést, beépített fotogrammetriát, hiperfinom és mély furat szkennelést, ami páratlan rugalmasságot biztosít.

Sokoldalú funkciók: Intelligens élvizsgálat, tapintó használat, csőmérés, automatizált 3D rendszerként is elérhető.

Előnyök

♦ Kompakt és könnyen kezelhető, de a nagyméretű alkatrészek beolvasásához szükséges többlet teljesítménnyel is rendelkezik.

♦ A fotogrammetria nagy pontosságot biztosít, különösen a nagyobb tárgyak esetében.

♦ Hatékony sötét és fényvisszaverő felületeken.

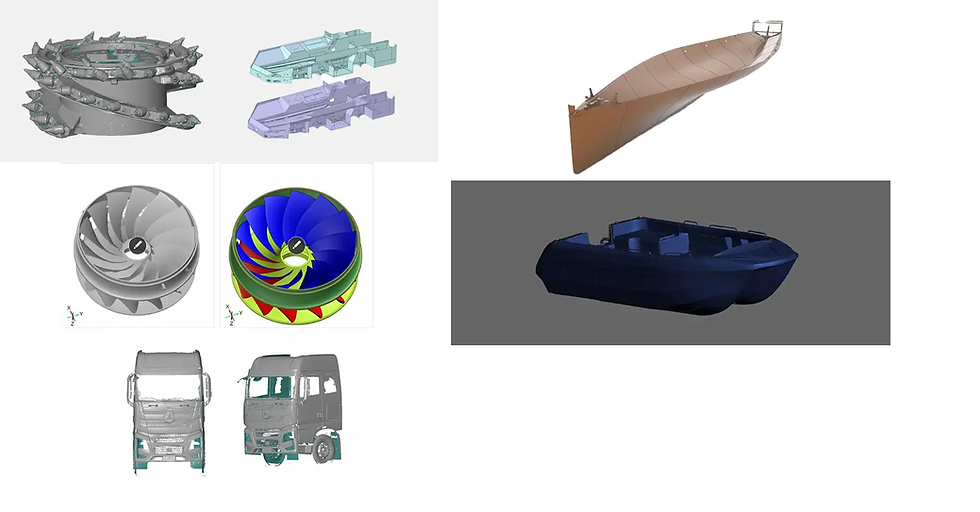

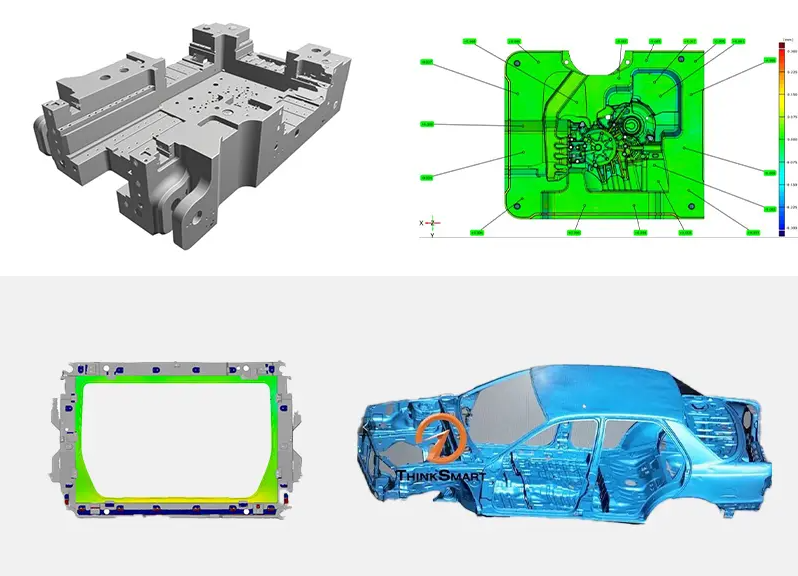

Példa mérések:

---

Ha kis és nagy méretű alkatrészeket szkennel, de nem szeretne jelölőpontot használni → NimbleTrack

Miért válassza a NIMBLETRACK-et?

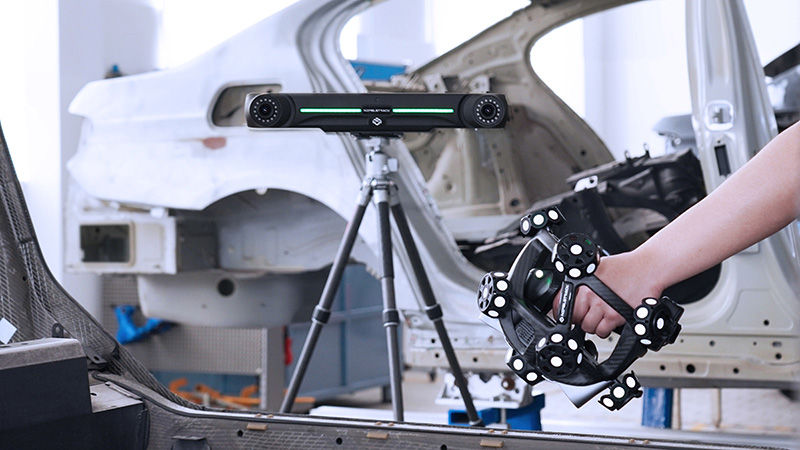

Vezeték nélküli működés: A NimbleTrack optikai 3D szkennelő rendszer teljesen vezeték nélküli, a beépített processzoroknak és az akkumulátoros tápellátásnak köszönhetően. Új mércét állít fel a vezeték nélküli 3D szkennelés terén.

Célpontmentes: Az optikai követés lehetővé teszi a rendkívül pontos méréseket anélkül, hogy markerpontok elhelyezésére lenne szükség az alkatrészen.

Hordozható és kompakt: Kompakt és könnyű, biztosítja a mobilitást, és egy védőkofferral rendelkezik, amelyben kényelmesen tárolhatja az összes kiegészítőt.

Rendkívül pontos: A Scantech metrológiai kiegészítőinek és fejlett algoritmusainak felhasználásával a rendszer akár 0,025 mm-es pontosságot és 0,064 mm-es térfogati pontosságot ér el.

Új generációs 3D szkennelés: A NimbleTrack kompakt 3D szkennere önállóan is használható a szűk vagy nehezen hozzáférhető területek szkenneléséhez. Nagyobb alkatrészek esetén optikai nyomkövetője a pontosságot beépített infravörös nagyfelületű szkenneléssel növeli.

Sokoldalú funkciók: Intelligens élvizsgálat, tapintóhasználat, több trackerrel történő mérés, automatizált 3D rendszerként is elérhető.

Előnyök

♦ Fejlett vezeték nélküli 3D szkennelési megoldás a nehezen megközelíthető területeken.

♦ Tökéletes olyan alkatrészek szkenneléséhez, ahol a céltárgyak áthelyezése nem lehetséges.

♦ A kompakt kialakítás lehetővé teszi a könnyű szállítást és működtetést.

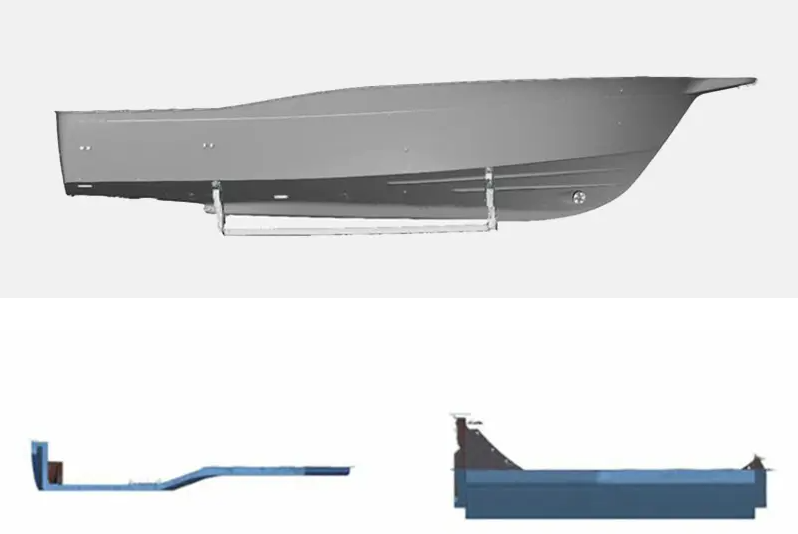

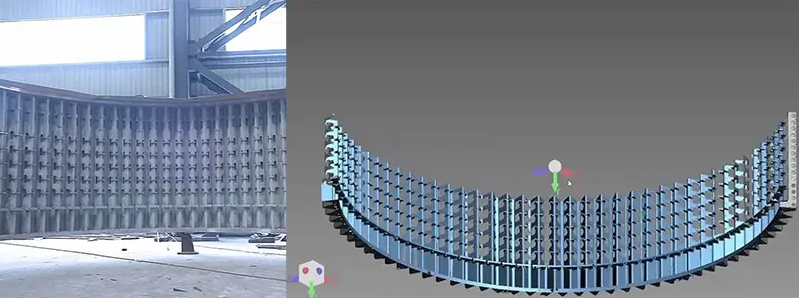

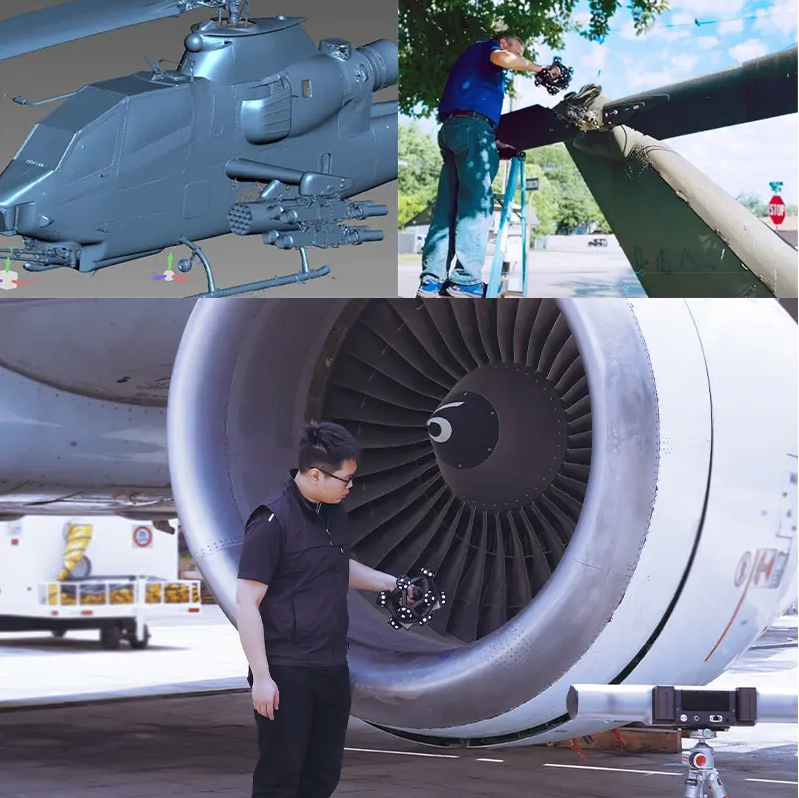

Példa mérések:

---

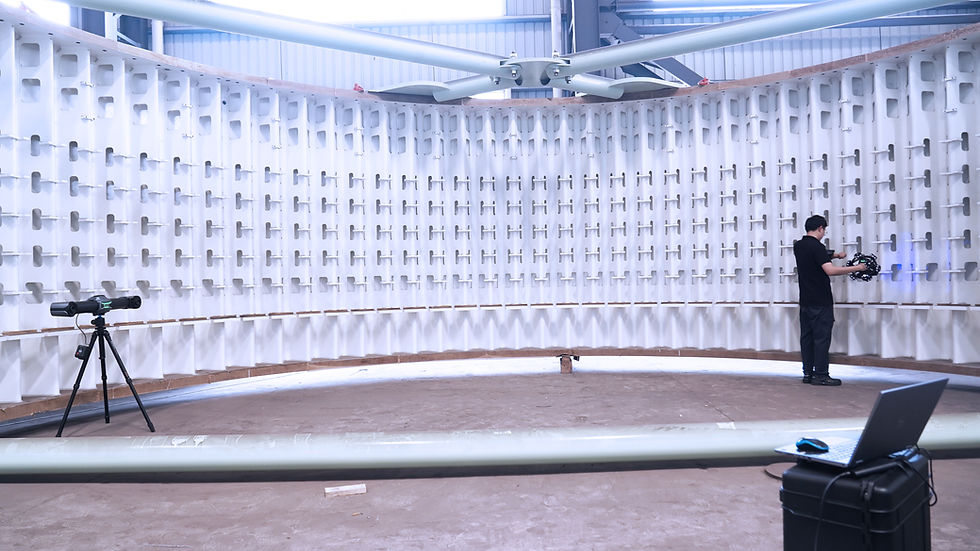

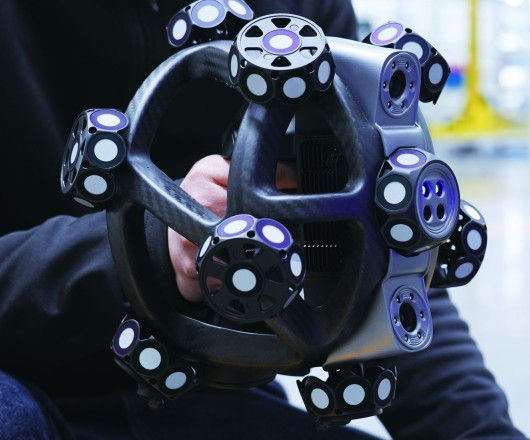

Ha kis és nagyon nagy méretű alkatrészeket szkennel, de nem szeretne jelölőpontot használni → TrackScan Sharp-S

Miért válassza a TRACKSCAN-t?

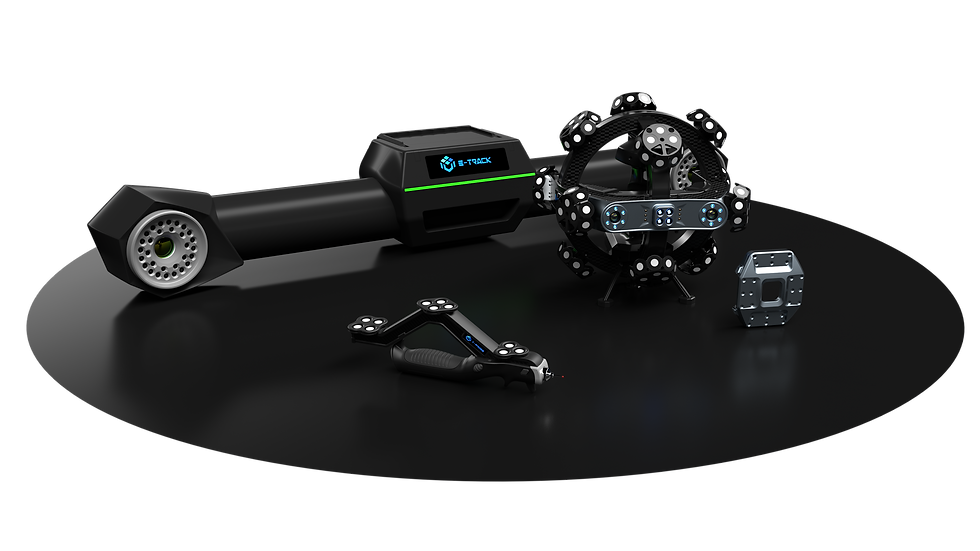

A legnagyobb tárgyakhoz: A TrackScan Sharp-S optikai 3D szkennelőrendszert nagyon nagyméretű tárgyak, például autóipari karosszériák, szélturbinák vagy ipari berendezések szkennelésére tervezték.

Vezeték nélküli és akkumulátorral működő: A rendszer teljesen vezeték nélküli, ami lehetővé teszi a szabad mozgást.

Hatalmas látómező: Az akár 8,5 méteres követési távolság és a 135 m3-es mérési térfogat tökéletes a nagyméretű projektekhez.

Nagy sebességű mérés: Akár 4,86 millió mérés/s sebességre képes, így gyors és pontos 3D szkennelést biztosít még nagyméretű alkatrészek esetében is.

Nagy pontosság: A TrackScan Sharp-S a beépített processzornak, valamint a fejlett algoritmusnak köszönhetően 0,048 mm (10,4 m³) térfogati pontosságot ér el és megfelel a szigorú ipari szabványoknak. A 3D szkenner CFFIM technológiája könnyű, mégis tartós kialakítást eredményez.

Sokoldalú funkciók: Intelligens élvizsgálat, szondázás, több nyomkövetővel történő mérés, automatizált mérés.

Előnyök

♦ Ideális nagyon nagyméretű alkatrészek nagy pontosságú szkenneléséhez.

♦ Hatalmas látómező és gyors mérési sebesség.

♦ Ipari alkalmazásokhoz tervezték, ahol a méret és a sebesség kritikus követelmény.

♦ Vezeték nélküli és hordozható.

---

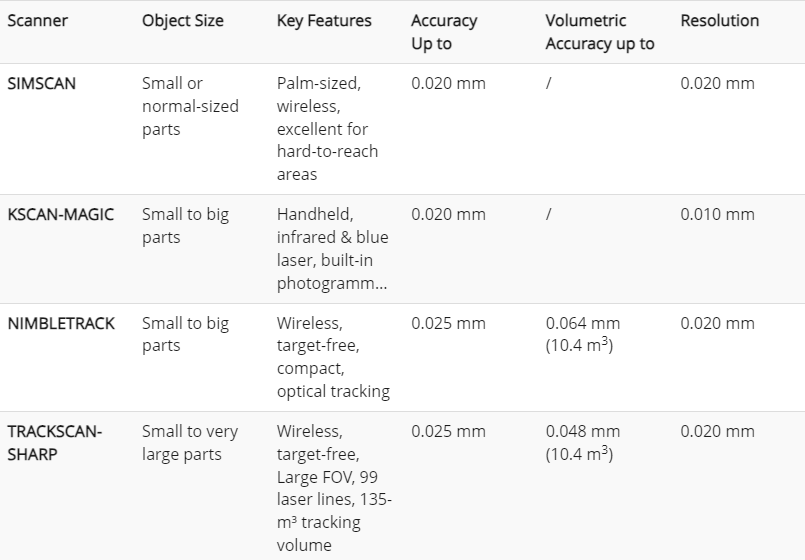

Összesítés:
